防爆電動球閥接線圖說明及控制方式
時間：2019-11-14 16:56:05 來源：多儀閥門 點擊：0次
防爆電動球閥是一種可防止管路發生爆炸狀況的設備，即該電氣元件符合防爆標準，可用于要求防爆的場合，不僅可應用于一般的石油，天然氣，環保，水處理等，包括化工化學行業、石油等工作條件較為惡劣的地方，防爆等級如常見的ExdIIBT4、ExdIICT5、ExdIICT6等。防爆電動球閥通過380V/220V/DC24V等電源為驅動電源，以開關量信號或模擬量信號（4-20mA、1-10V DC、1-5V DC）為控制信號，可使閥門運動到所需位置，實現其自動化控制。不同的電壓及控制形式，接線的方式也均不相同，用戶需進行詳細了解及認知！

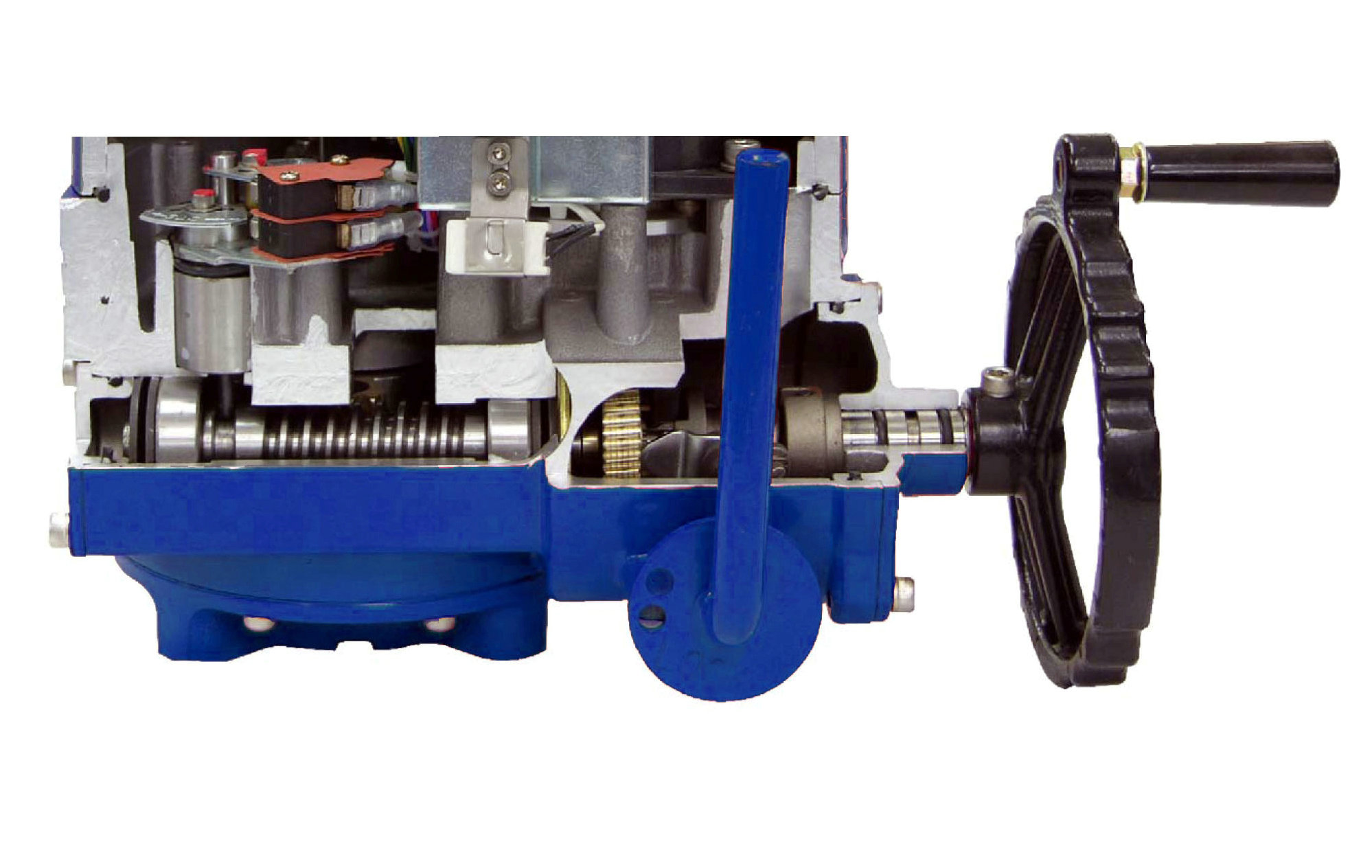

防爆電動球閥能承受內部爆炸性混合物的爆炸壓力并阻止和周?chē)谋ㄐ曰旌衔飩鞅?，殼體為硬質鋁合金，耐腐蝕性強，防護等級為 IP67。電機為全封閉式鼠籠式電機，扭矩大，慣性力小，絕緣等級為 F 級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機，并帶有手輪設計，可以用于斷電時操作，保證安全可靠。

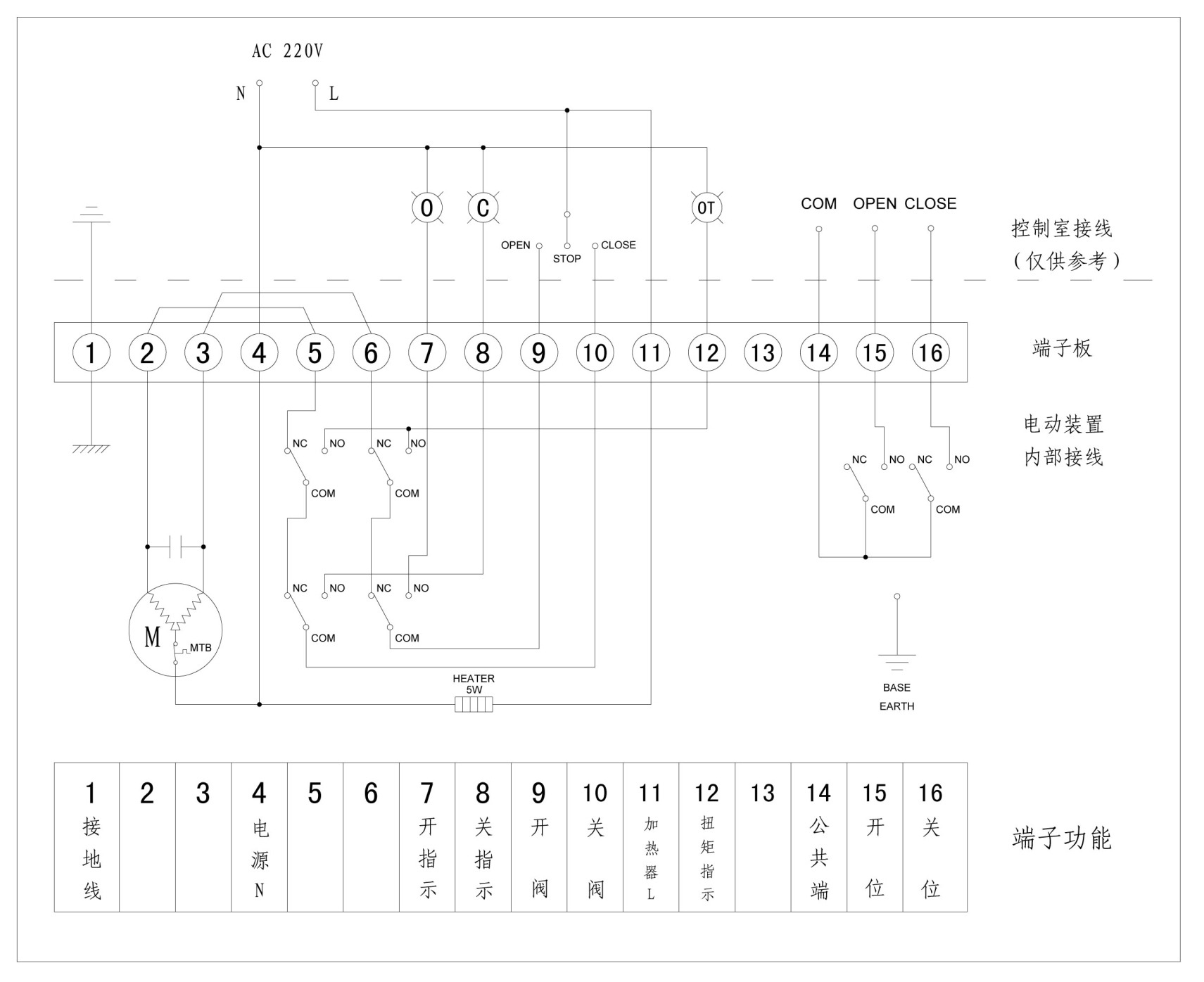

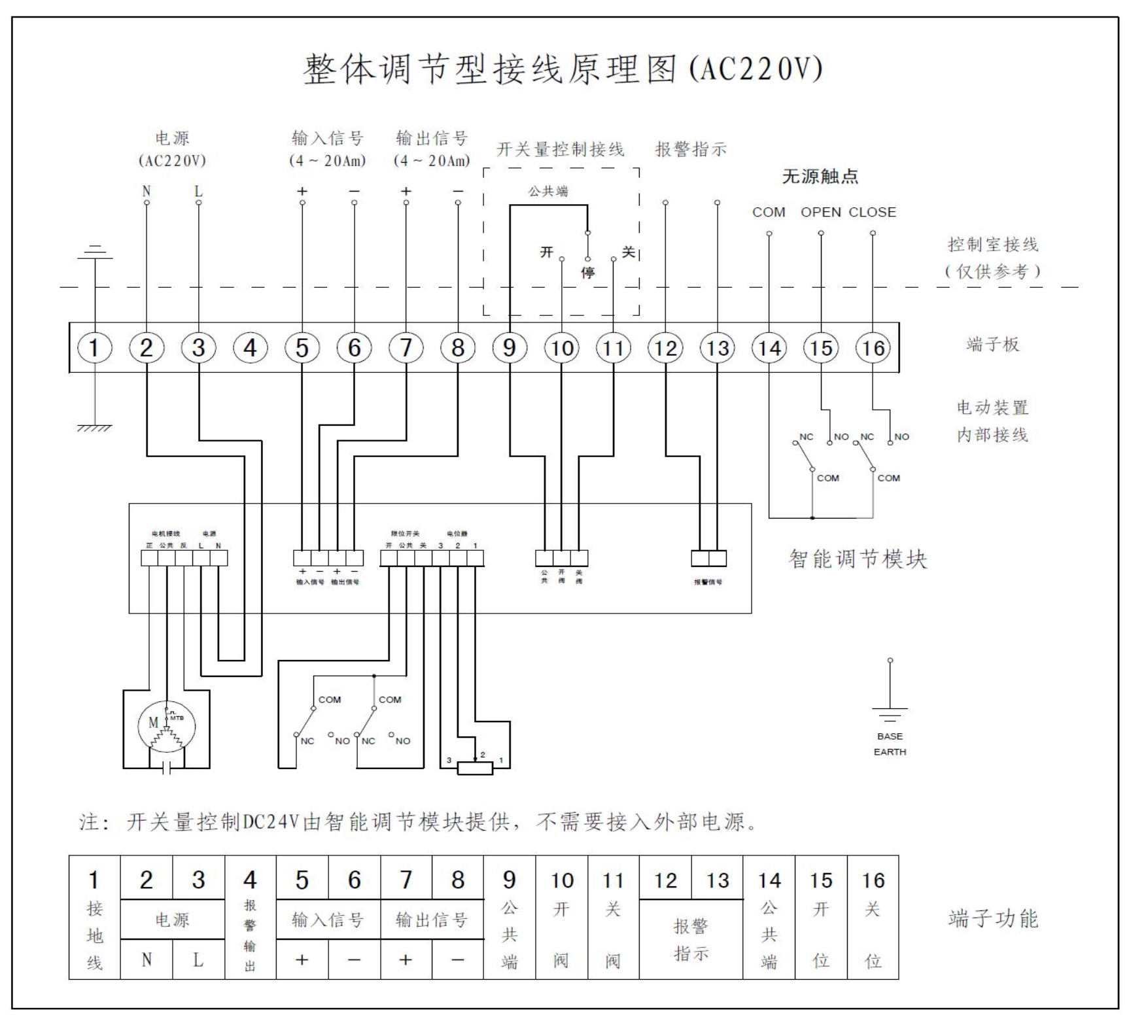

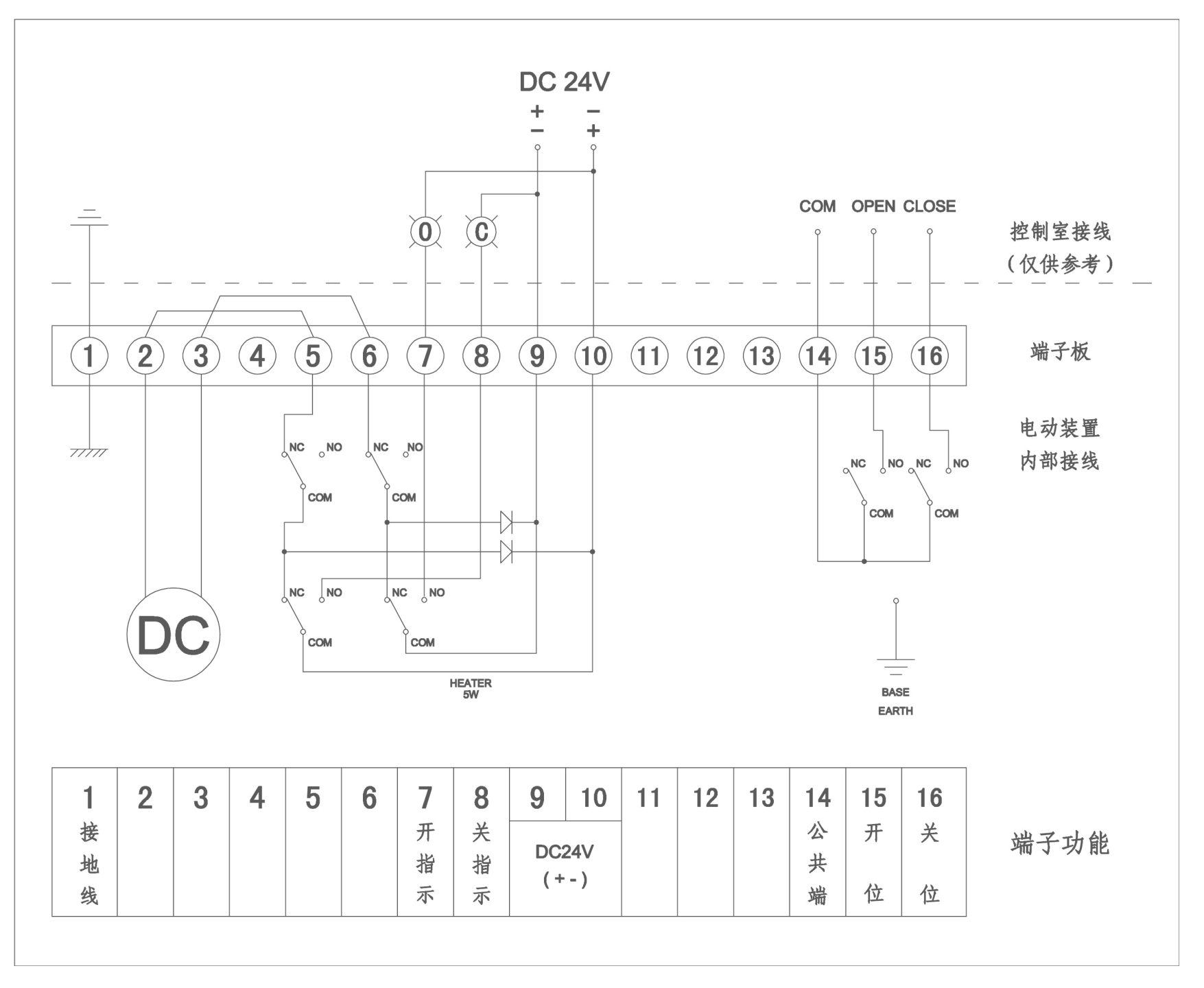

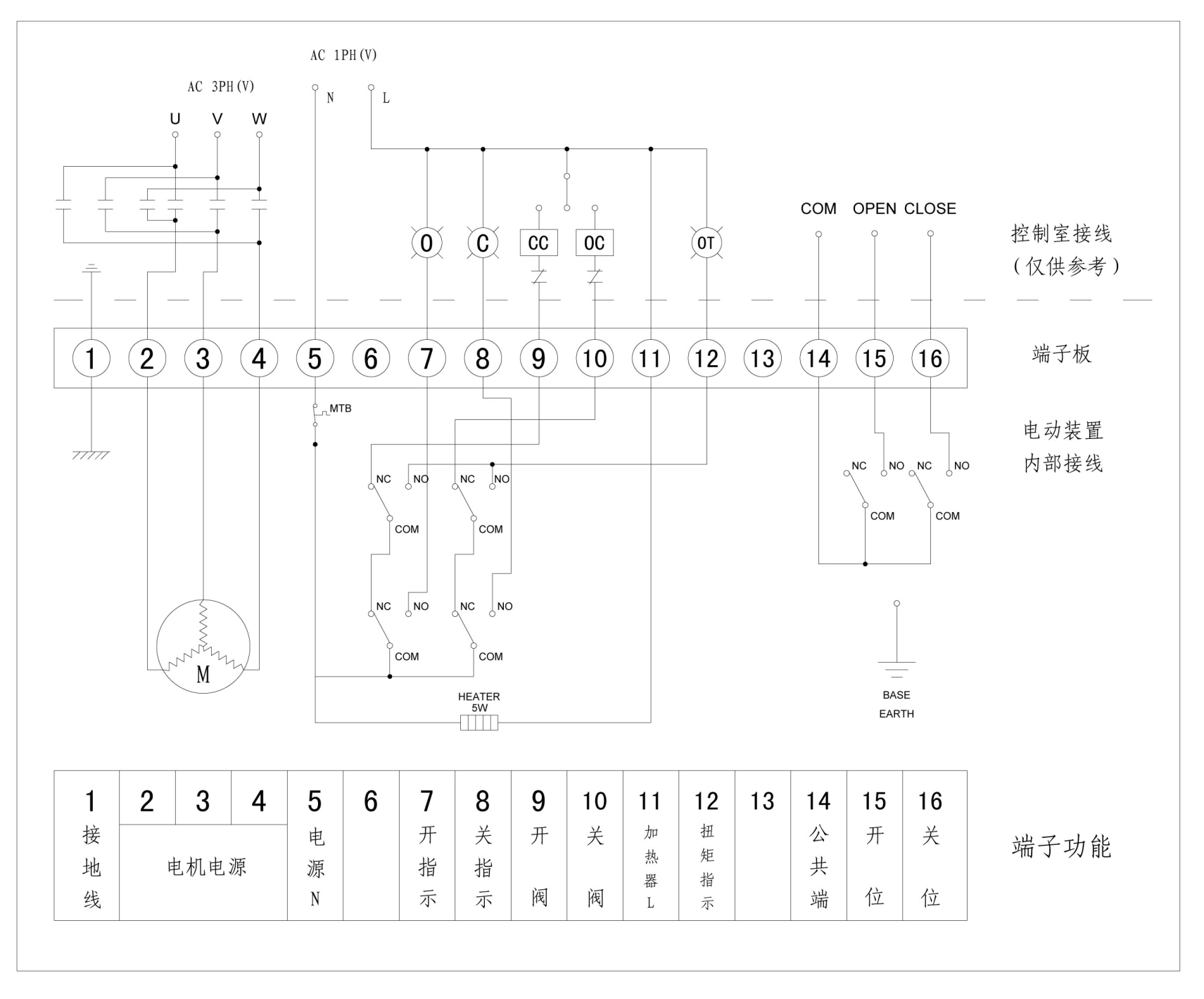

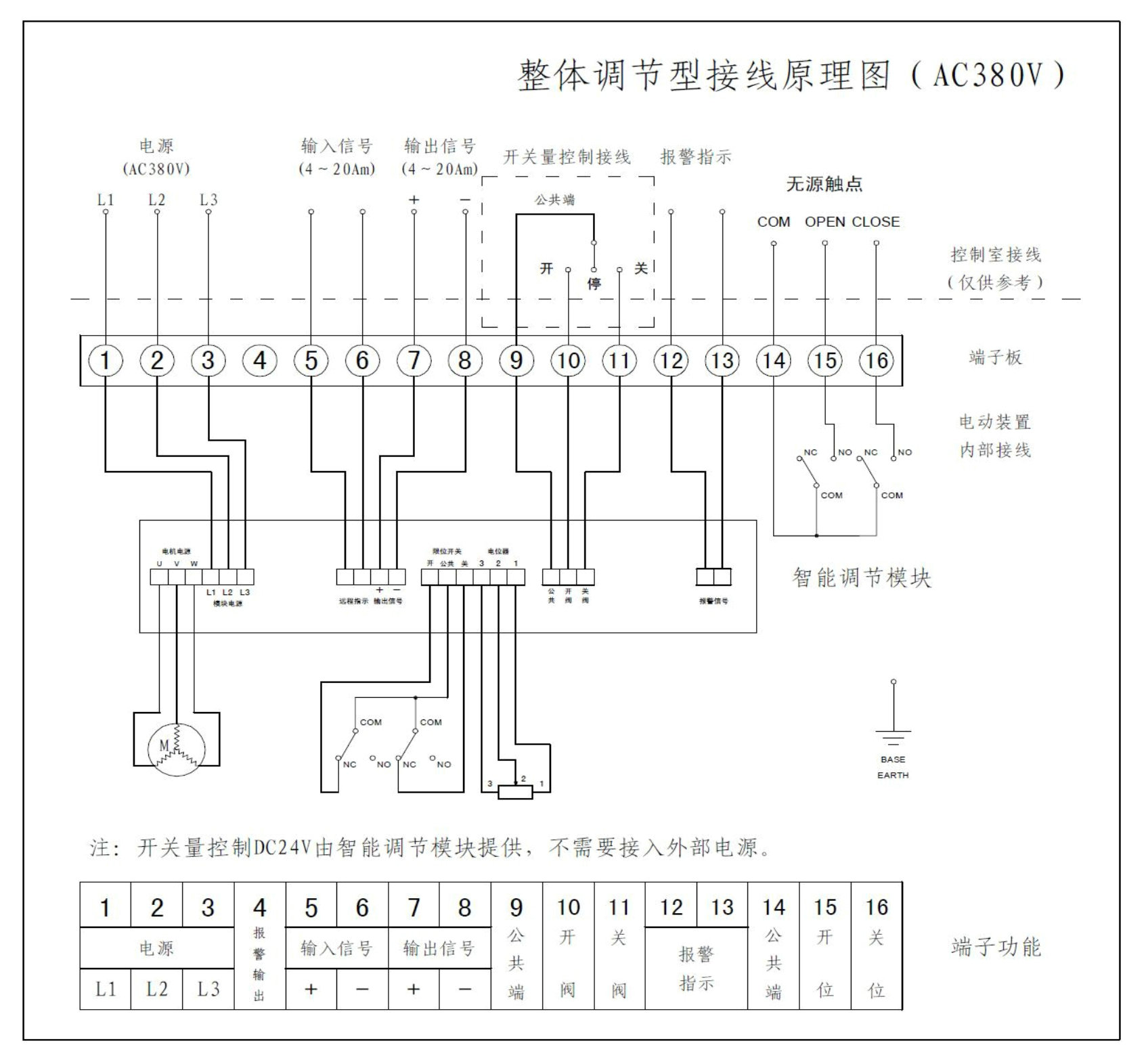

注意：以上線路圖僅供參考，實際以產品附帶電路圖為準。另，每個廠家的電動裝置均不一樣，接線方式也都不盡相同，請勿以此為標準去執行操作，若產生一系列問題及發生相關事故，本公司概不負責，還望悉知！
